Tiistaina 30.10.2018 kaupunkiympäristölautakunnan listalla on jälleen Ratapihan alittava polkupyörätunneli sekä selvitys siltavaihtoehdoista. Asia oli lautakunnan listalla jo viime helmikuussa. Kuitenkin juuri ennen lautakuntakäsittelyä eräät konsulttiyritykset nostivat julkisuuteen puolivalmiita siltaluonnoksia ja saivat osan lautakuntalaisista epäilemään, että puolet halvempi silta olisikin parempi vaihtoehto kuin alikulku. Siitä huolimatta, että virasto oli asian jo selvittänyt, ja siitä huolimatta, että konsulttiyritysten siltaehdotukset olivat keskeneräisiä piirrelmiä, joissa ei ollut otettu huomioon läheskään kaikkia reunaehtoja, kuten vaikka ramppien pituutta tai sillan törmäyskestävyyttä.
Siispä asia palautettiin uudelleen valmisteluun ja siltoja ruvettiin vielä kerran selvittämään. Nyt virasto on tehnyt uudelleenselvityksen niin perusteellisesti kuin voi kuvitella, ja päätynyt edelleen alikulun kannalle. Tämä ei varsinaisesti ole mikään yllätys. Ajolankojen takia sillan vähimmäiskorkeus ei muutu millään arkkitehtonisilla nerokkuuksilla miksikään.
Alikulun puolesta on olemassa monia argumentteja, kuten esimerkiksi sillan talvikunnossapitokustannukset sekä pitkien siltaramppien kaupunkikuvalliset haitat ja estevaikutus. Kuitenkin kaikista oleellisin kysymys on se, toteuttaako valittu ratkaisu sen tarkoituksen, jonka takia se rakennetaan.

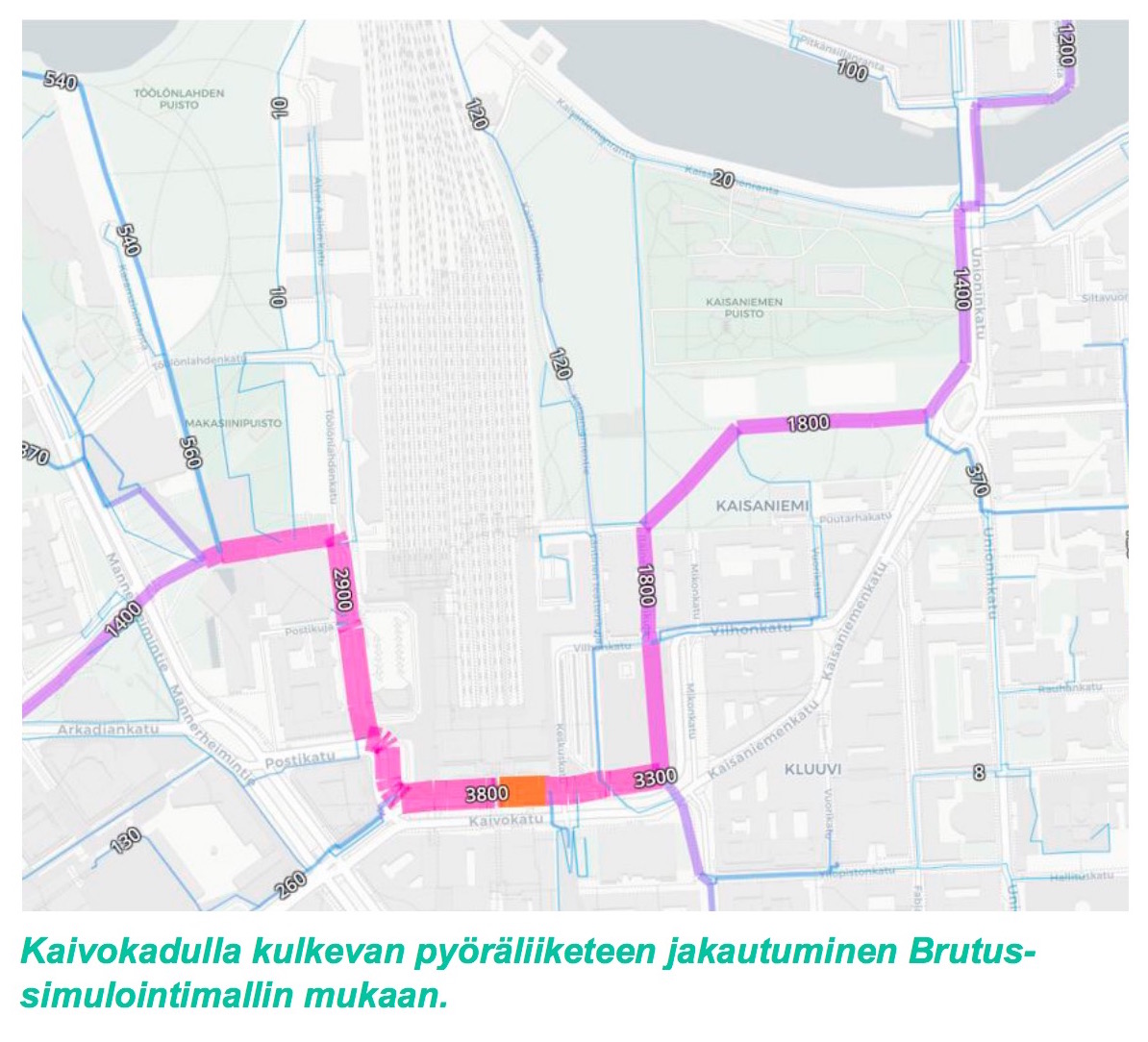

Alikulun tai sillan tarkoitus on tarjota nykyistä reittiä eli Kaivokatua parempi yhteys pyöräliikenteelle Rautatieaseman ohitse.
Jos uusi yhteys ei ole pyöräilijän kannalta oleellisesti parempi kuin nykyinen, sitä ei käytetä. Silloin investoidut rahat menevät hukkaan, eikä yhteyttä kannata rakentaa lainkaan.
Pyöräreitin houkuttelevuuteen vaikuttavat monet seikat, kuten esimerkiksi melutaso, pinnan tasaisuus, pyörätien leveys, pysähdysten määrä, turvallisuus ja turvallisuuden tunne, reitin suoruus ja nousut.
Pyörällä liikkuva joutuu käyttämään liikkumiseen omaa lihasvoimaansa ja pyrkii etenemään mahdollisimman energiataloudellisesti. Yksi oleellisimmista pyöräreitin houkuttelevuuteen vaikuttavista tekijöistä on energiankulutus. Mitä enemmän pyöräilijä joutuu rehkimään päästäkseen A:sta B:hen, sitä tympeämpi reitti on. Suora reitti ilman pysähdyksiä on houkuttelevampi kuin mutkitteleva reitti, jolla on paljon risteyksiä. Tasainen reitti on houkuttelevampi kuin mäkinen reitti.
Siltavaihtoehtoa ei kannata rakentaa, koska suurten korkeuserojen takia se on vaivalloisempi kuin nykyinen reitti. Alikulku taas kannattaa rakentaa, koska se on selvästi suorempi ja vaivattomampi kuin nykyinen reitti. Tämä käy ilmi jo pelkästään arvioimalla reittien energiankulutusta yksinkertaisella laskelmalla. Sen lisäksi on muita argumentteja, jotka puoltavat alikulun rakentamista.
Pyöräilijän tarkka energiankulutus riippuu tietysti todellisuudessa monista yksilökohtaisista parametreista. Eri reittien vertailussa käytän liikennesuunnittelijoiden antamia vastaavuuksia, jotka pätevät alhaisille nopeuksille:
- Yksi pysähdys ja uudelleen kiihdytys vastaa 75 metrin lisämatkaa (Lähde: Crow Design Manual for Bicycle Traffic, Hollanti)
- Metrin nousu vastaa 100 metrin lisämatkaa (Lähde: Herbert Tiemens, pyöräliikenneasiantuntija, Hollanti)
Oleelliset energiakulutukset tulevat matkan pituudesta, pysähdyksiä seuraavista uudelleenkiihdytyksistä sekä nousuista. Näiden lisäksi tuuliolosuhteet voivat lisätä energiankulutusta merkittävästikin. Tuulen vaikutus jää tästä yksinkertaistetusta laskusta pois.
Nykyisellä reitillä on neljät liikennevalot, suojateitä sekä parkkiliittymiä. Oman kokemukseni mukaan kaikissa valoissa ei yleensä joudu pysähtymään, ainoastaan osassa. Kokonaisten pysähdysten lisäksi pyöräilijä voi joutua hidastamaan ja uudelleen kiihdyttämään pyörätietä ylittävien jalankulkijoiden takia. Käytän arviona, että nykyisellä reitillä pyöräilijä joutuu pysähtymään kolme kertaa kokonaan. Tästä tulee energiankulutusta matkaksi muunnettuna nykyiselle reitille 3 * 75 m = 225 m.
Alikulun suurin nousu on 5,3 metriä. Energiankulutus matkana on 530 m.
Eteläisen sillan suurin nousu on 8,5 metriä. Energiankulutus matkana on 850 m.
Pohjoisen sillan suurin nousu on 8,3 metriä. Energiankulutus matkana on 830 m.

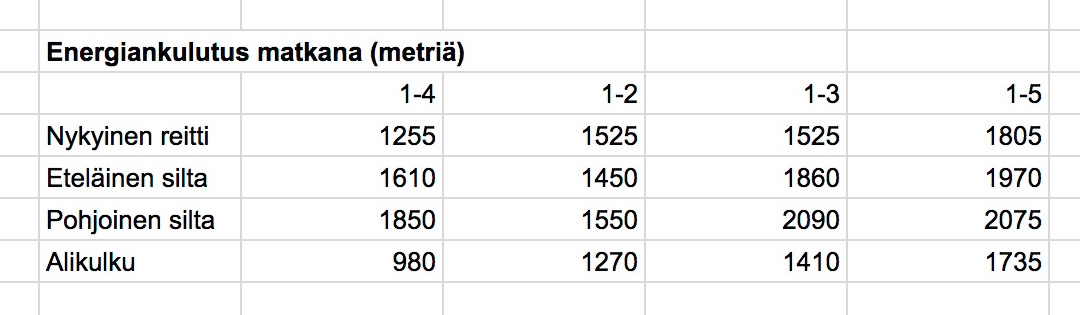

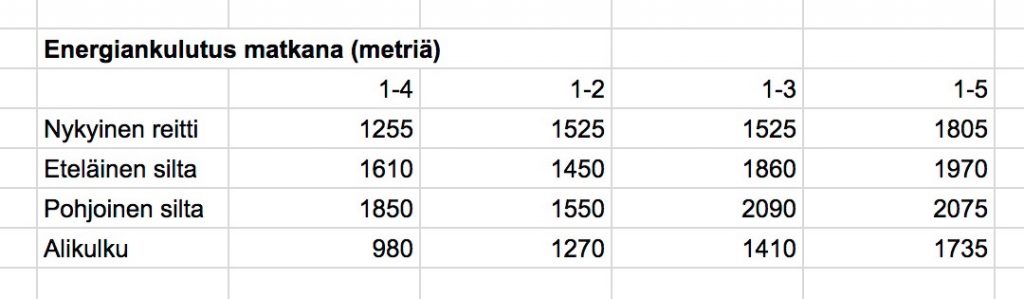

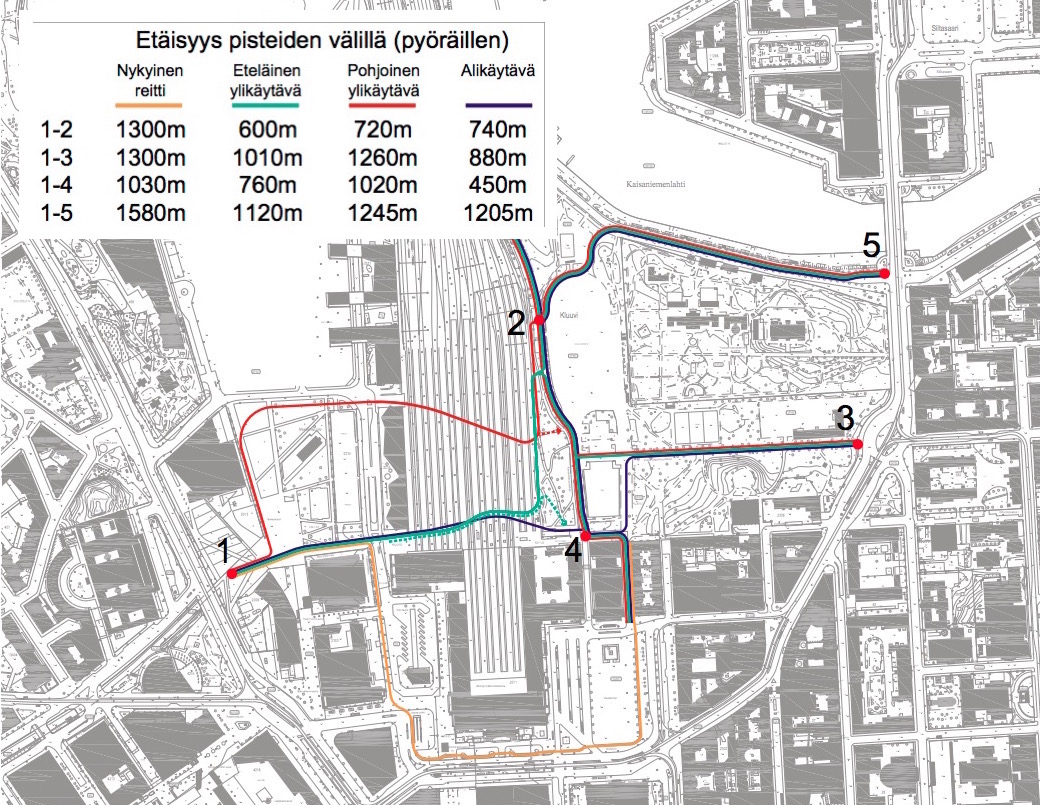

Kun lisätään nousuja ja pysähdyksiä vastaavat lisämatkat ylläolevan kuvan matkoihin eri pisteiden välillä, saadaan seuraavat tulokset:
Jo pelkästään nousun, matkan pituuden ja pysähdysten energiankulutuksen mukaan laskettuna siltaa ei kannata käyttää, sillä se on melkein kaikissa skenaarioissa vaivalloisempi kuin nykyinen reitti. Alikulkua taas kannattaa käyttää, sillä se on kaikissa skenaarioissa vaivattomampi kuin nykyinen reitti.
Ainoastaan radanvarren itäpuolta pohjoisesta tullessa nykyinen reitti häviää tämän laskelman mukaan eteläiselle siltavaihtoehdolle (1-2). Pohjoinen ei kuitenkaan ole oleellinen suunta, vaan itä (ks. allaoleva kuva). Pohjoisesta tulevien Baanalle suuntaavien pyöräilijöiden kannattaa jo aiemmin siirtyä radan länsipuolelle, sillä itäpuolella on jyrkkä Linnunlaulun nousu.
Tuulen vaikutuksen lisääminen korostaisi tulosta, sillä alikulussa ei tuule, kun taas maan pinnalla tuulee, ja korkealla sillalla tuulee vielä enemmän.
Energiansäästön lisäksi alikulku on selvästi houkuttelevampi kuin nykyinen reitti, koska se on paljon nopeampi. Paitsi siksi, että reitti lyhenee merkittävästi, myös siksi, että alikulussa voi ajaa normaalia pyöräilyvauhtia, toisin kuin Kaivokadulla. Alikulussa ei ole risteävää jalankulku- ja autoliikennettä eikä autoliikenteen melua.
Siltaa ei kannata rakentaa, sillä se olisi vaivalloisempi kuin nykyinen reitti. Alikulku on ainoa vaihtoehto, joka kannattaa toteuttaa.
Alikulun länsipäätä ei voi rakentaa suoraksi, sillä P-Elielin parkkihallin yksi sisäänajorampeista on tiellä. Kierreramppi ei ole ideaali ratkaisu, mutta siitä huolimatta alikulku on paras vaihtoehto. Ennustan, että jossain vaiheessa kierreramppi tullaan suoristamaan, kun ymmärretään, että parkkihallin sisäänajoramppi ei ole lähellekään niin tärkeä kuin tämä pyöräliikenteen yhteys Helsingin keskeisimmällä paikalla. Ja ehkä se parkkihallikin otetaan joskus hyötykäyttöön, esimerkiksi pyöräparkiksi.
Tarkempia tietoja löytyy asiakirjoista kaupunkiympäristölautakunnan listalla.
Marjut Ollitervo
